中央空調系統的凍害是如何發生的
中央空調系統根據傳熱介質不同分為氟系統和水系統，其中氟系統的冷媒管道中走的液態或氣態氟利昂，比如多聯機系統、單元機（直膨）系統等，這種類型的空調系統和空調產品是不怕凍的。但是，對于以水為冷媒（夏季為冷凍水，冬季為熱水）的空調系統，則是很怕凍的。

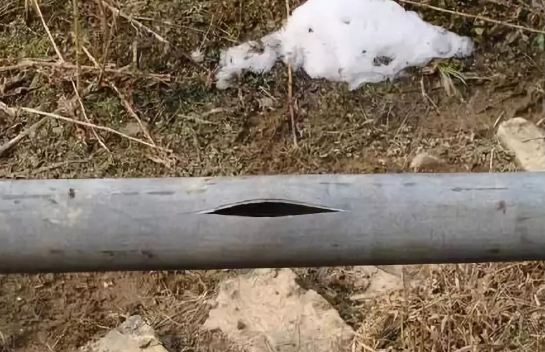

大家知道，水的冰點為零度左右，如果空調冷媒管道中的水溫出現低于零度的情況，就有可能出現管內結冰現象，水在結冰狀態下體積膨脹造成的破壞力很大，足以將金屬管道漲破，如果結冰情況發生在空調主機或空調末端內，就會造成換熱器的嚴重?fù)p壞，損失可就更大了。
常見的中央空調系統凍害主要發生在以下幾種情況：
（1）四管制空調系統中的冷凍水管道冬季沒有排空
夏季冷凍水、冬季加熱熱水（或蒸汽）分別走不同管道的四管制空調系統，冬季冷凍水系統是不工作的，為保證系統安全，應當在冬季來臨前將冷凍水管道系統徹底放空。如果沒有及時放空或者沒有完全放空，就很容易造成管道或者設備凍壞了。
（2）兩管制空調系統停機狀態水泵停止工作
兩管制空調系統冬天要在供暖狀態下運行，正常情況下管道中有流動的熱水，是不會凍壞設備的。對于有些間歇工作的建筑（比如辦公建筑）中的空調系統，即使在非工作時間也要保證熱水系統處于循環流動狀態，也就是說熱水循環水泵是不能停機的。如果發生水泵長時間停機，也容易發生管道或者設備凍壞的現象。
兩管制空調系統如果冬季不投入運行或者需要較長時間停止供暖且熱源無法保證值班供暖，也需要將管道系統系統進行徹底放空。
（3）新風機組停機狀態新風閥未關閉
空調系統中的新風機組在非工作時間一般是不投入工作的，這時候必須將新風入口處的風閥關閉。如果冬季工況下，新風閥在非工作時間沒有及時關閉，也容易造成新風機組中的換熱器（盤管）凍壞。因?yàn)榇藭r(shí)空調熱水系統處于值班狀態，循環量和流速都保持在較小狀態，新風機組盤管中的迎風面上最容易因水溫局部下降造成“冰堵”。
（4）新風機組運行狀態下電動（熱）水閥關閉
兩管制新風機組在冬季運行狀態下，有時也會發生盤管凍壞的情況，原因是電動水閥安裝或盤管設計失當，短時間的閥門管斷會造成盤管進風面處的管內局部也會發生“冰堵”現象。從安全運行的角度出發，北方地區的新風機組不建議安裝電動水閥控制熱水流量或通斷，如果需要控制新風機組的送風溫度，應該將盤管設計為前后兩組，其中第一組不能安裝電動閥，只能將電動閥安裝在第二組盤管上。
（5）管道臟堵
管道臟堵造成的凍害也是一個比較常見的現象。在空調管道中，如果安裝施工管理不善，鐵屑，塵土，泥沙，雜草等都會進入管道。另一方面，為保持空調循環水水質的穩定性，通常會在系統中加入適量的六偏磷酸鈉，但冬季運行中循環熱水很容易溶入少量氧氣，久而久之會造成金屬管道和設備腐蝕而產生鐵銹。這些鐵銹以及管道中積累的塵土、雜物、微生物等隨著熱水的循環，如果在管道和設備的某些部位滯留便會形成臟堵，使管道或設備中的熱水循環中斷造成冰堵凍害。
（6）設備排氣不暢造成的氣堵
空調系統的管道和設備中，經常會進入一些空氣，這些空氣有時集于系統高處會阻斷冷媒流動，冬季發生這種情況則有可能造成空調設備凍壞。所以中央空調管道系統的最高處，以及每臺空調機組中盤管的最高處均設有自動或手動放氣裝置，冬季來臨前應仔細檢查，及時排除管道及設備中的空氣，確保管路管路暢通。
2
如何防止中央空調系統發生凍害
針對以上各種凍害的起因，在冬季室外有結冰可能的地區運行的空調系統和空調設備，冬季應采取以下防凍措施：
（1）對于四管制系統中的冷凍水管道系統及空調機組中的冷水盤管，或者冬季停機時間較長的兩管制、四管制空調系統中的熱水盤管，都要將冷水/熱水盤管完全放空，具體操作方式為：
a 在空調水系統的最低端，打開系統設置的放水閥，直至將管道及設備系統中的冷水或者熱水完全放空；
b 在每一臺空調機組中，找到盤管上設置的放氣閥和排水閥，如圖示1所示，先擰開盤管上部放氣閥的閥帽，卸下閥芯；
c 再擰開盤管底部放水閥的閥帽，卸下閥芯開始放水，直至排空。最好的辦法是從放氣嘴處接入壓縮空氣或氮?dú)膺M(jìn)行強排，直至把水排空。
（2）對于直接從室外取風的新風機組，冬季運行期間夜晚停機時，應確保新風閥能自動關閉。同時，新風機組之進出水管上不應安裝電動水閥。如果新風機組上裝有電動水閥，應確保在停機狀態下電動水閥處于常開狀態。
（3）冬季運行的空調系統，應確保空調循環水泵組處于連續運行狀態，且保證熱水回水溫度保持在10℃以上。同時，空調機組停機時，空調水系統中的所有水閥均應確保處于開啟狀態。
（4）對于設置有機內運行防凍及停機保溫的空調機組，應確保將運行防凍連鎖接點及停機保溫的控制接點接入到機組的控制柜中，同時應把新風閥與風機連鎖。在冬季來臨前應檢查運行防凍及停機保溫裝置的溫度開關是否工作正常。檢查方法如圖示2~圖4：將運行防凍及停機保溫接線端子從控制柜上拆除，取一杯冰水，將運行防凍和停機保溫裝置的溫度開關探頭分別插入冰水中，將萬用表打到通斷檔測量運行防凍信號線的通斷，探頭插入冰水中斷開正常，將探頭從冰水中取出一段時間后，接通為正常；將萬用表打到歐姆檔測量停機保溫電加熱器的電阻值，單根時電阻值為130Ω左右，兩根并聯時電阻值為65Ω左右，將探頭從冰水中取出一段時間后，電阻值為無窮大，為正常。
（5）對于設置有停機保溫的空調機組，冬季運行期夜晚停機時，不能將機組控制柜的總開關切斷，應保證停機保溫電加熱絲的供電正常，以便電加熱絲在機組內部溫度低于5℃時能正常投入，起到防凍作用。
（6）對于單班制運行的空調系統，在冬季每天下班停機時，必須關閉系統的新、回風閥及送風閥，避免由于煙囪效應而使低溫空氣進入機組內而造成盤管凍壞。如果發現新風閥無法關閉，可以打開空調機組進風段上的檢修門，便于空調機房?jī)?nèi)高于0℃的空氣進入機組內。
（7）對于完成安裝后充水試壓后冬季不運行或延后運行的空調系統，在冬季來臨前須先把水系統全部排空，空調機組中冷熱水盤管也須按按圖1所示，把冷熱水盤管里的水全部排空。
（8）對于運至現場還沒安裝的空調機組，特別是臨時放置在室外的機組，須仔細檢查冷熱水盤管的封口膠皮有沒損壞，若發現有損壞時，須進一步檢查是否有雨水等已進入盤管內，若盤管內有積水須完全排空，以防止冬季凍爆盤管。
（9）冬季來臨前，應仔細檢查管道系統中的每一組水過濾器，及時清理管道中的污物，防止管道臟堵，確保管道系統及設備回路的暢通。
（10）要在定期巡檢時檢查每一組盤管中是否存在“氣堵”現象，方法是擰開盤管上方的放氣嘴排氣直到有水放出來�；蛘哂檬钟|摸盤管上部，看盤管表面是否熱的均勻，如果發現盤管上涼下熱，則說明有氣堵發生，應及時進行放空處理。
